Optični razdelilnik se uporablja za razdelitev svetlobe iz optičnih vlaken na več delov v določenem razmerju.Ta pasivna naprava je pomembna komponenta, ki se uporablja v pasivnem optičnem omrežju (PON), znanem tudi kot razdelilnik PON.Obstajata predvsem dve vrsti razdelilnikov PON: prvi je tradicionalni razdelilnik z zlitjem, znan kot razdelilnik FBT ali razdelilnik FBT WDM, ki ima konkurenčno ceno;drugi je razdelilnik PLC, ki temelji na tehnologiji PLC (Planar Lightwave Circuit), ki ima kompaktno velikost in je primeren za aplikacije z gostoto.

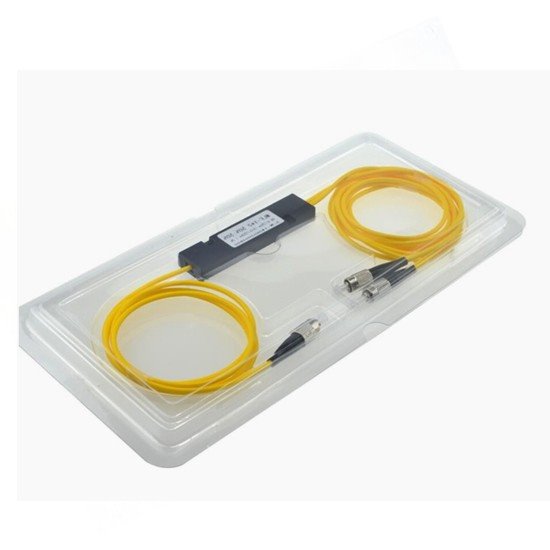

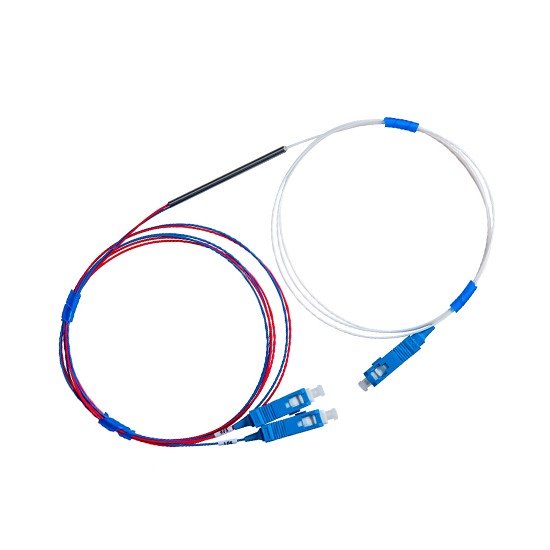

FBT spojka
Lahko se imenuje tudi spojni bikonični konični cepilnik ali spojka FBT.Njegov videz je zelo podoben golemu PLC cepilniku in mini jeklenocevnemu plc cepilniku.Na osnovi tradicionalne tehnologije je cepilnik FBT s polnim imenom Fused Biconical Tapers Splitter namenjen zvarjenju več vlaken skupaj s strani vlakna.Vlakna se poravnajo s segrevanjem za določeno mesto in dolžino.Zaščiteni so s stekleno cevjo iz epoksi smole in silicijevega prahu, saj so taljena vlakna zelo krhka.In potem cev iz nerjavečega jekla prekrije notranjo stekleno cev in je zatesnjena s silikonom.Kakovost razdelilnikov vlaken FBT se je sčasoma izboljšala in jih je mogoče namestiti na stroškovno učinkovit način.Spojniki FBT se pogosto uporabljajo v pasivnih optičnih omrežjih, zlasti tam, kjer razdeljena konfiguracija ni večja od 1×4.
Lastnosti
Nizke vstavljene izgube
Nizek PDL
Visoka izguba povratka
Enotna delitev moči
Kompaktna zasnova
Široka delovna valovna dolžina
Široka delovna temperatura
Odlična okoljska in mehanska stabilnost
Kvalificiran pod Telcordia GR-1221 in GR-1209
Certificirano s strani ROHS
Aplikacije
FTTX (FTTP, FTTH, FTTN, FTTC)
Pasivna optična omrežja (PON)
Lokalna omrežja (LAN)
CATV sistemi
Ojačevalni sistem za spremljanje
Testna oprema
Optični razdelilniki v topologiji omrežja PON
Poudarki izdelka
Zanesljiva okoljska stabilnost
Nizka vstavljena izguba (IL), nizka izguba, odvisna od polarizacije (PDL), nizek povratni odboj in odlična enotnost.
Visokokakovostni čipi
Valovna dolžina ni občutljiva na izgubo svetlobe, kar lahko zadosti zahtevam glede prenosa različnih valovnih dolžin.
Kompaktna zasnova strukture
Stisnjen v zelo majhnih velikostih, tako da ga je mogoče namestiti v različne aplikacije in zavzame zelo malo prostora.
Najboljša rešitev za pasivno optično omrežje (PON)
Kot eno od ključnih komponent za omrežja GPON FTTx je optične razdelilnike mogoče namestiti v centralni pisarni ali na eno od distribucijskih točk (zunanjo ali notranjo), ker so razdelilniki FBT zelo stabilni za večportno delitev optičnega signala z nizko vstavljeno izgubo .Spojniki FBT so zasnovani za razdelitev moči in odvajanje v telekomunikacijski opremi, CATV omrežju in testni opremi
Vzdržljiv material jakne
PVC in LSZH sta neobvezna in oba imata dobro trdnost in trdnost ter dolgo življenjsko dobo.
Stroga kontrola kakovosti
Vsak izdelek je pred odpremo strogo testiran.Tehnologija TANGPIN zagotavlja, da je vsak izdelek v rokah kupcev podvržen strogim standardom testiranja.
Temeljito sterilizirano
Vse surovine bodo pred vstopom v naša skladišča sterilizirane.In vsi končni izdelki bodo pred odpremo sterilizirani.
Specifikacija
Tabela 1
Parameter | 1x2 | ||
Delovna valovna dolžina (nm) | 1310/1550 | ||
Delovna pasovna širina (nm) | ±40 | ||
Ocena | p | A | |
Vstavljena izguba (dB) | 1/99 | ≤22,5/0,25 | ≤23,5/0,35 |
Razmerje sklopke: | 2/98 | ≤18,8/0,3 | ≤19,5/0,4 |
3/97 | ≤17,0/0,35 | ≤17,8/0,45 | |
5/95 | ≤14,6/0,4 | ≤15,5/0,5 | |
10/90 | ≤11,2/0,75 | ≤12,0/0,8 | |
20/80 | ≤7,9/1,3 | ≤8,4/1,4 | |
30/70 | ≤6,0/1,9 | ≤6,3/2,1 | |
40/60 | ≤4,7/2,7 | ≤4,9/2,9 | |
50/50 | ≤3,6 | ≤3,8 | |
Presežna izguba (dB) | 0.07 | 0.1 | |
PDL (dB) | ≤0,15 | ≤0,20 | |
Povratna izguba (dB) | >50 | ||
Usmerjenost (dB) | ≥55 | ||
Delovna temperatura (ºC) | -40~85 | ||
Temperatura shranjevanja (ºC) | -40~85 | ||
Priključek | SC, FC, LC ali po meri |
Opombe: Vse vrednosti so testirane pri +23ºC brez priključkov.
Tabela 2
Konfiguracija | 1×2 | 1×3 | 1×4 | 1×8 | 1×16 | 1x32 |
Sredinska valovna dolžina (nm) | 1310, 1490, 1550 | |||||
Delovna valovna dolžina (nm) | ±40 | |||||
Vstavite izgubo | Upoštevajte sklopno razmerje | |||||
Tipična presežna izguba | 0.08 | 0.15 | 0.3 | 0.45 | 0.6 | 0.75 |
Povratna izguba | ≥55 |
Opombe: Vse vrednosti so testirane pri +23ºC brez priključkov.
Informacije o naročilu
Številka vhodnega kanala: 1/2
Razmerje delitve: 10:90 / 20:80 / 30:70 / 40:60 / prilagojeno
Vrsta vhodnega optičnega vlakna: 0,25 mm / 0,9 mm / 2,0 mm / 3,0 mm
Število izhodnih kanalov: 2 / 4 / 8 / 16 / 32
Vrsta izhodnih optičnih vlaken: 0,25 mm/0,9 mm/2,0 mm/3,0 mm
Vrsta priključka In/Out: brez priključka / FC / SC / LC / ali druge vrste
Vrsta konektorja: APC/UPC/PC
Dolžina vlaken: po meri (1,0 M privzeto)
Vprašanja in odgovori
V: Kakšna je razlika med razdelilnikom PLC in razdelilnikom FBT?
O: Lahko se obrnete na naslednjo tabelo
Parametri | FBT razdelilnik | PLC razdelilnik |
Delovna valovna dolžina | 850nm, 1310nm in 1550nm | 1260nm ~ 1650nm |
Razmerje delitve | 1:32 | 1:64 |
Asimetrično slabljenje Na vejo | neenakomerna razmerja delitve | enako cepilno razmerje |
Temperaturno odvisna izguba | -5 do 75 ℃ | -40 do 85 ℃ |
Cena | cenejši | višje |
V: Ali lahko ponudite optični razdelilnik PLC z razmerjem 20:80?
O: Da, lahko ponudimo.Toda za razmerje delitve 20:80 je razdelilnik FBT, ne razdelilnik PLC.Prvi ponuja nastavljivo cepilno razmerje, drugi pa enaka cepilna razmerja za vse veje.
V: Kako izbrati pravi razdelilnik za optična vlakna?
O: Upoštevati morate stroške in aplikacije.
Na primer, konfiguracije razdelitve pod 1 × 4 priporočamo uporabo razdelilnika FBT, medtem ko se konfiguracije razdelitve nad 1 × 8 priporočajo za razdelilnike PLC.Če gre samo za prenos z eno valovno dolžino ali dvojno, je FBT razdelilnik boljši za prihranek stroškov.Če je za širokopasovni prenos PON, glede na prihodnjo širitev in potrebe po spremljanju, je razdelilnik PLC boljši.
Tehnologija TANGPIN zagotavlja sklopke FBT in različne razdelilnike PLC.
