Comprender los cables y cables, sus tipos, usos y métodos de instalación es crucial para un trabajo eléctrico eficiente y seguro. Este artículo proporciona información completa sobre estos aspectos.

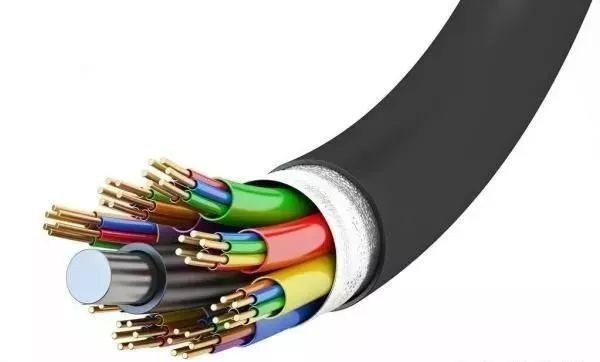

Los cables y los cables vienen en varios tipos y se utilizan para diferentes propósitos. Los símbolos y abreviaturas comunes en la identificación del cable ayudan a reconocer y seleccionar el cable correcto para aplicaciones específicas.
Símbolos comunes y sus significados:
B: cable eléctrico (a veces no indicado)
T: núcleo de cobre (representación predeterminada)
L: núcleo de aluminio
R: cobre suave
V: aislamiento de cloruro de polivinilo
X: aislamiento de caucho
F: caucho de neopreno
P: blindaje
B: paralelo
Ejemplos de cables comunes:
BX, BLX: cables aislados de goma, utilizados para instalaciones fijas en interiores.
BXF, BLXF: cables aislados de goma de neopreno, adecuados para uso al aire libre.
BXR: cables blandos aislados de goma, utilizados en instalaciones que requieren flexibilidad.
BV, BLV: cables aislados de cloruro de polivinilo, mejor para entornos húmedos y expuestos a la intemperie.
RV: alambre flexible aislado de cloruro de polivinilo de núcleo de un solo núcleo, utilizado para conectar varios electrodomésticos móviles, instrumentos y dispositivos de telecomunicaciones.
Métodos de indicación de especificaciones:
Ejemplo: RVVP 2 × 32/0.2 significa alambre suave con vaina doble y blindaje, 2 núcleos con 32 hilos de alambre de cobre de 0.2 mm de diámetro cada uno.
Especificaciones generales de cable:
Calificación de voltaje: 300/500V, 450/750V
Tamaños de alambre: 1.5, 2.5, 4, 6, 10, 16, 25, 32, 50, 70, 95, 120, 150, 185, 240, 300, 400.
La colocación de cables implica varios métodos, cada uno adecuado para diferentes entornos y requisitos. La colocación adecuada garantiza la seguridad, la eficiencia y la longevidad de los cables.
Puesta abierta:
Descripción: Los cables se colocan abiertamente en paredes, techos o postes, visibles y accesibles para el mantenimiento.
Aplicaciones: Se utiliza en edificios industriales y comerciales donde la estética es menos importante.
Ventajas: fácil de instalar y mantener.
Establecimiento oculto:
Descripción: Los cables están ocultos dentro de las paredes, pisos o techos.
Aplicaciones: edificios y oficinas residenciales donde la estética es importante.
Ventajas: protege los cables del daño mecánico y mejora la estética.
Puesta subterránea:
Descripción: Los cables están enterrados bajo tierra en trincheras.
Aplicaciones: cable al aire libre y a larga distancia, como entre edificios o en todos los campos.
Ventajas: protege los cables del clima y el daño físico.
Métodos de soporte y fijación de cable:
Tableros de abrazadera: Se utiliza para fijar cables en paredes y techos.
Botellas de porcelana: proporcione aislamiento y soporte para cables superiores.
Conductos de alambre: canales cerrados para organizar y proteger los cables.
Métodos de colocación adicionales:
Cableado del portapapeles: con portapapeles de porcelana o plástico para sostener y arreglar cables.
Cableado de botella de porcelana: con botellas de porcelana para soportar y arreglar cables, adecuados para grandes áreas transversales y entornos húmedos.
Cableado de ranura: con ranuras de plástico o metal para soportar y fijar cables en ambientes secos.
Cableado de la cubierta de la uña: el uso de abrazaderas de plástico para soportar y fijar los cables en ambientes secos.
Cableado de cable de acero: cables de suspensión en cables de acero para áreas de gran amplio espacios e iluminación.
Cableado de conducto:
Descripción: Los cables se colocan dentro de los conductos que luego se colocan abiertamente o ocultan dentro de los edificios.
Aplicaciones: Se utiliza en varios entornos basados en material de conducto, principalmente para instalaciones ocultas.
