ইথারনেট, একটি ইন্টারনেট প্রোটোকল যা সংজ্ঞায়িত করে কিভাবে তথ্য একটি নির্দিষ্ট মাধ্যমে প্রেরণ করা হবে।ফাইবার অপটিক ক্যাবল, কোক্সিয়াল ক্যাবল এবং টুইস্টেড পেয়ার ক্যাবল তিন ধরনের ইথারনেট নেটওয়ার্ক ক্যাবল।সর্বাধিক ব্যবহৃত টুইস্টেড-পেয়ার কপার নেটওয়ার্ক কেবল এবং ফাইবার অপটিক কেবল।সাধারণত, নামটি সহজ করার জন্য, আমরা ক্যাটাগরি ইথারনেট ক্যাবল বলতে অভ্যস্ত- Cat5, Cat5e, Cat6, Cat6a, Cat7 এবং Cat8 কে ইথারনেট ক্যাবল হিসেবে।

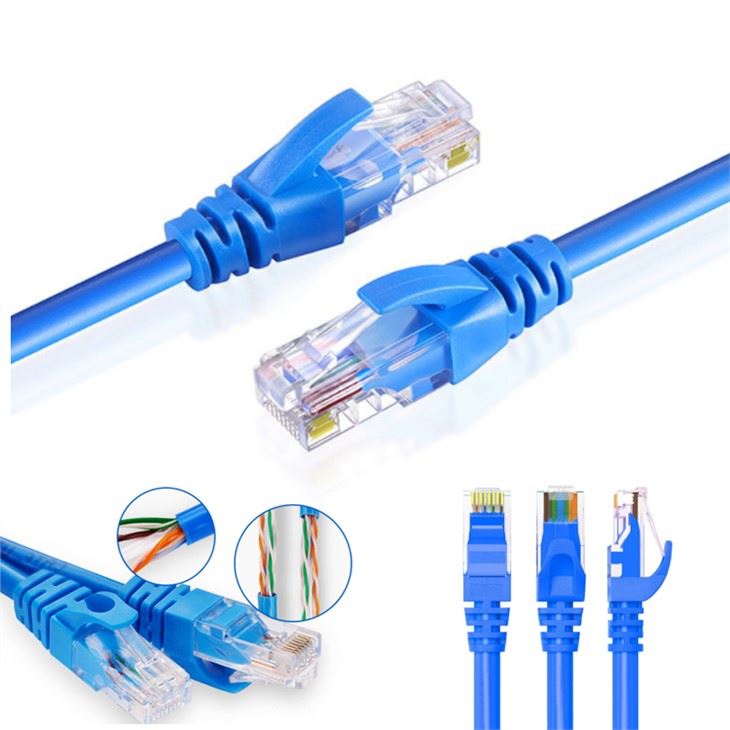

ইথারনেট নেটওয়ার্ক প্যাচ ক্যাবল, যাকে প্যাচ লিড বা প্যাচকর্ডও বলা হয়, ভয়েস এবং ডেটা সংযোগে ব্যবহৃত ইথারনেট কপার নেটওয়ার্ক কেবলের উভয় প্রান্তে সংযোগকারী বন্ধ করা হয়।ইথারনেট প্যাচ কেবলগুলি প্রায়শই অফিস, বাড়ি এবং হোটেল কক্ষে স্বল্প দূরত্বের জন্য ব্যবহৃত হয়, যা কম্পিউটার, মডেম, প্রিন্টার, স্ক্যানার, গেমিং কনসোল, স্ট্রিমিং ডিভাইসগুলিকে একটি নেটওয়ার্ক হাব, রাউটার বা ইথারনেট সুইচের সাথে সংযুক্ত করতে পারে।
TANGPIN হল 15 বছরেরও বেশি সময় ধরে সাংহাইতে ইথারনেট নেটওয়ার্ক প্যাচ কেবলের একটি পেশাদার প্রস্তুতকারক৷আমরা গ্রাহকদের অনুরোধ অনুযায়ী কারখানা-সরাসরি-মূল্যে কাস্টমাইজড নেটওয়ার্ক প্যাচকর্ড পাইকারি।উচ্চ-মানের পণ্য এবং সাশ্রয়ী মূল্যের দাম সবসময় আমাদের গ্রাহকদের আমাদের সাথে সন্তুষ্ট করে।
RJ45 হল ওয়্যারিং সিস্টেমে এক ধরনের তথ্য সকেট সংযোগকারী।সংযোগকারীতে একটি প্লাগ (সংযোগকারী, ক্রিস্টাল হেড) এবং একটি সকেট (মডিউল) থাকে।প্লাগটিতে 8টি খাঁজ এবং 8টি পরিচিতি রয়েছে, যাকে 8P8C (8 অবস্থান 8 পরিচিতি)সংযোগকারীও বলা হয়। RJ হল নিবন্ধিত জ্যাকের সংক্ষিপ্ত নাম, যার অর্থ 'নিবন্ধিত জ্যাক'। FCC (ফেডারেল কমিউনিকেশন কমিশন স্ট্যান্ডার্ডস অ্যান্ড রেগুলেশনস) তে RJ হল একটি ইন্টারফেস যা একটি পাবলিক টেলিকমিউনিকেশন নেটওয়ার্ককে বর্ণনা করে এবং একটি কম্পিউটার নেটওয়ার্কের RJ45 হল একটি আদর্শ 8-বিট মডুলার ইন্টারফেসের একটি সাধারণ নাম। |
RJ11 সংযোগকারী সাধারণত 6 টি পিন এবং 4 টি পরিচিতির সাথে আসে, যা ফোনের যন্ত্র এবং তারের সাথে সংযোগ স্থাপনের জন্য এনালগ টেলিফোনিতে ব্যাপকভাবে ব্যবহৃত হয়।এটি PSTN টেলিফোন লাইনে টেলিফোন তারের সাথে সংযোগ করতে ব্যবহৃত হয় যা প্রযুক্তিগতভাবে ইথারনেট তারের থেকে আলাদা। |
(বিভিন্ন পিনআউট মান অনুযায়ী দুই ধরনের RJ45 সংযোগকারী রয়েছে, T568A এবং T568B।
পিনআউট হল সংযোগকারীর মধ্যে থাকা বিভিন্ন পরিচিতির প্রতিটির অ্যাসাইনমেন্ট।একটি ইথারনেট নেটওয়ার্কের সঠিক কাজ করার জন্য RJ45 সংযোগকারীর সঠিক পিনআউট অবস্থানগুলিতে রঙ-কোডেড তারগুলি ঢোকাতে হবে।T568A স্ট্যান্ডার্ড পুরানো তারের সাথে পশ্চাদমুখী সামঞ্জস্য প্রদান করে।T568B মান ভাল সংকেত বিচ্ছিন্নতা এবং শব্দ সুরক্ষা প্রদান করে।
T568A এবং T568B উভয়ই ANSI/TIA-568-C ওয়্যারিং মানগুলির সাথে সঙ্গতিপূর্ণ।শুধুমাত্র পার্থক্য হল কমলা এবং সবুজ জোড়া বিনিময় করা হয়।(নীচের ছবি দেখুন)
RJ45 পিনআউটস (T568A)
RJ45 পিনআউটস (T568B)
(PS. TANGPIN উভয় ধরনের RJ45 পিনআউট ধরনের সংযোগকারী সরবরাহ করতে পারে। ডিফল্ট পিনআউট প্রকারটি হল T568B।)
প্রকারভেদ | UTP প্যাচ কেবল | STP প্যাচ তারের |
ছবি | ||
দাম | STP থেকে সস্তা | ইউটিপির চেয়ে ব্যয়বহুল |
ওজন | STP থেকে হালকা | UTP এর চেয়ে ভারী |
গোলমাল / হস্তক্ষেপ | গোলমাল এবং হস্তক্ষেপ প্রবণ | শব্দ এবং হস্তক্ষেপ কম প্রবণ |
ডেটা স্পিড | STP এর চেয়ে ধীর গতি সমর্থন করে | UTP এর চেয়ে উচ্চ গতি সমর্থন করে |
তারের গ্রাউন্ডিং | আবশ্যক না | প্রয়োজন |
টার্গেট ডিপোলিমেন্ট | অবস্থানগুলি অফিস এবং বাড়ির মতো হস্তক্ষেপের জন্য কম প্রবণ | কারখানা এবং বিমানবন্দরের মতো হস্তক্ষেপের ঝুঁকিপূর্ণ অবস্থান |

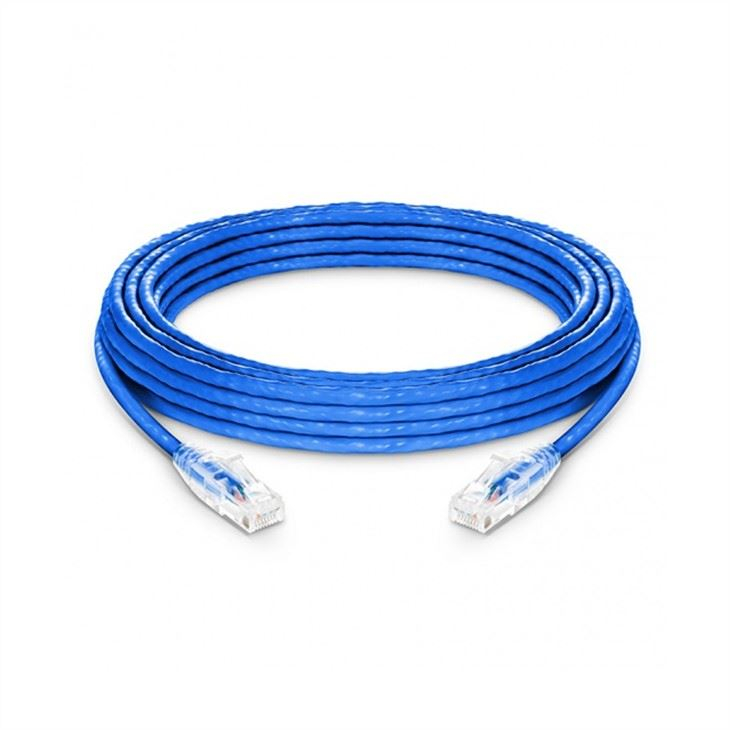

একটি UTP (আনশিল্ডেড টুইস্টেড পেয়ার) প্যাচ ক্যাবল হল একটি দৈর্ঘ্যের টুইস্টেড-পেয়ার ইথারনেট নেটওয়ার্ক তারের কোনো ধাতব শিল্ডিং লেয়ার ছাড়াই, তবে উভয় প্রান্তে সংযোগকারীর সাথে সমাপ্ত হয়।UTP হল Unshielded Twisted Pair Pathcord, যা ইথারনেট নেটওয়ার্কের জন্য সর্বাধিক ব্যবহৃত তারের প্রকার।ইউটিপি হল নেটওয়ার্কিং মিডিয়াতে সর্বাধিক ব্যবহৃত টুইস্টেড-পেয়ার কেবল, কারণ এর দাম তুলনামূলকভাবে সস্তা, নেটওয়ার্কিং নমনীয় এবং এটি ইনস্টল করা সহজ।
STP (শিল্ডেড টুইস্টেড পেয়ার) প্যাচ লিডগুলি হল ঢালযুক্ত তারগুলি যার উভয় প্রান্তে তারের সমাপ্ত সংযোগকারী জোড়া রয়েছে৷এসটিপি প্যাচকর্ড সাধারণত উচ্চ-স্তরের হস্তক্ষেপ থেকে রক্ষা করে যা ইলেক্ট্রোম্যাগনেটিক ফিল্ড, পাওয়ার লাইন এবং এমনকি রাডার সিস্টেম থেকে আসতে পারে।
টাইপ | Cat.5e | বিড়াল.6 | Cat.6a | বিড়াল.7 | বিড়াল.8 |
ছবি ও গঠন | |||||
গতি | 1000Mbps | 1000Mbps | 10Gbps | 10Gbps | 25/40Gbps |
ম্যাক্সি দূরত্ব | 100M | 100M | 100M | 100M | 30M |
ব্যান্ডউইথ | 100Mhz | 250Mhz | 500Mhz | 1000Mhz | 2000Mhz |
টুইস্ট কন্ডাক্টর | 4 | 4 | 4 | 4 | 4 |
AWG | 24-26AWG | 22-24AWG | 22-24AWG | 22-24AWG | 22-24AWG |
আবেদন | বাড়ি, অফিস | এন্টারপ্রাইজ | এন্টারপ্রাইজ | তথ্য কেন্দ্র | তথ্য কেন্দ্র |

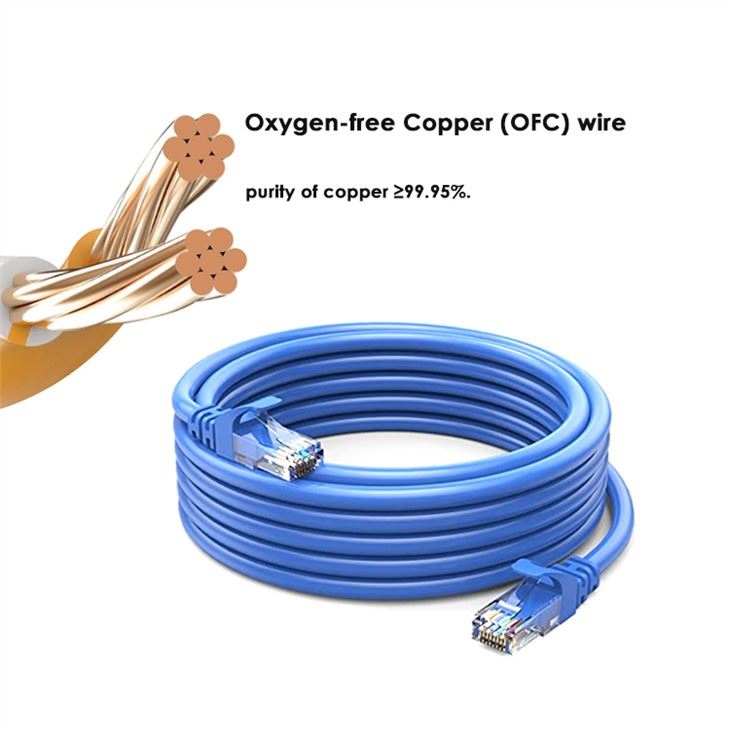

অক্সিজেন ফ্রি কপার (OFC) প্যাচ ক্যাবল হল কঠিন তামার তার বা খাঁটি খালি তামার তার দিয়ে তৈরি তারের কন্ডাকটর যা উভয় প্রান্তে সংযোগকারীর সাথে সমাপ্ত হয়।তামার বিশুদ্ধতা 99.95% এর বেশি।
টাইপ | অক্সিজেন-মুক্ত তামা (OFC) তার | তামা পরিহিত অ্যালুমিনিয়াম (সিসিএ) তার |
গঠন | ||
99.95% তামার বিশুদ্ধতা | হ্যাঁ | না |
ট্রান্সমিশন দূরত্ব | 100M পর্যন্ত | 50M পর্যন্ত |
কর্মক্ষমতা | 100 মিটার দূরত্ব পর্যন্ত ভাল পারফর্ম করুন। | একটি CCA তারের ব্যবহার করার সময়, এটির কর্মক্ষমতা 10 মিটার দূরত্বে কমতে শুরু করতে পারে। |
দাম | ব্যয়বহুল | সস্তা |
অক্সিজেন ফ্রি কপার (OFC) প্যাচ ক্যাবল হল কঠিন তামার তার বা খাঁটি খালি তামার তার দিয়ে তৈরি তারের কন্ডাকটর যা উভয় প্রান্তে সংযোগকারীর সাথে সমাপ্ত হয়।তামার বিশুদ্ধতা 99.95% এর বেশি। | কপার ক্ল্যাড অ্যালুমিনিয়াম (CCA) প্যাচ ক্যাবল হল একটি দৈর্ঘ্যের ইথারনেট তারের যার উভয় প্রান্তে সংযোগকারী রয়েছে, যখন এর কন্ডাকটর একটি অভ্যন্তরীণ অ্যালুমিনিয়াম কোর এবং একটি বাইরের কপার ক্ল্যাডিং দ্বারা গঠিত।এটি বিশুদ্ধ তামার তার বা অক্সিজেন-মুক্ত তামার তারের তুলনায় উল্লেখযোগ্যভাবে হালকা এবং দুর্বল।সিসিএ প্যাচকর্ড একটি সস্তা বিকল্প। |
পুনশ্চ.আমরা OFC প্যাচ কেবল এবং CCA প্যাচ তারগুলি উভয়ই সরবরাহ করি।গ্রাহকরা তাদের চাহিদার উপর নির্ভর করে তাদের থেকে চয়ন করতে পারেন।
পিভিসি জ্যাকেট নেটওয়ার্ক প্যাচ তারের
পিভিসি মানে পলিভিনাইল ক্লোরাইড।পিভিসি জ্যাকেট তারগুলি অক্সিডেশন এবং অবক্ষয়ের জন্য নরম প্রতিরোধী।পিভিসি তারের সাধারণত তারের কেন্দ্রের জন্য উল্লম্ব রানের জন্য কাজ করে।একটি PVC জ্যাকেট যেটি পুড়ে গেলে ভারী কালো ধোঁয়া, হাইড্রোক্লোরিক অ্যাসিড এবং অন্যান্য বিষাক্ত গ্যাস দেয়।
LSZH জ্যাকেট নেটওয়ার্ক প্যাচ তারের
LSZH মানে লো স্মোক জিরো হ্যালোজেন।এই উপাদানটি আরও কঠোর কারণ এটি একটি বিশেষ শিখা-প্রতিরোধী আবরণ এবং কম ধোঁয়া, কম বিষাক্ততা এবং কম ক্ষয় এর চমৎকার অগ্নি নিরাপত্তা বৈশিষ্ট্য।একটি LSZH জ্যাকেটে একটি শিখা-প্রতিরোধী জ্যাকেট থাকে যা পুড়ে গেলেও বিষাক্ত ধোঁয়া নির্গত হয় না।
আপনি PVC জ্যাকেট বা LSZH জ্যাকেট বেছে নেবেন কিনা তা নির্ভর করে আপনি কোথায় তারের চালাতে যাচ্ছেন তার উপর।আমরা আপনার অনুরোধ অনুযায়ী কাস্টমাইজড সেবা অফার.
তারের বিভাগ এবং গতি
ক্যাটাগরি 5 (Cat5) – ইথারনেট তারের একটি পুরানো রূপ এবং 100Mb/s (100 MHz) পর্যন্ত গতি সক্ষম করে।Cat5 তারের তারিখ পুরানো.
ক্যাটাগরি 5e (Cat5e) – Cat5 তারের আপডেট করা সংস্করণ এবং গিগাবিট ইথারনেট (1,000Mb/s) (100 MHz) সমর্থন করে বৈদ্যুতিক তারের হস্তক্ষেপ কমিয়ে দ্রুত গতির জন্য অনুমতি দেয়।
ক্যাটাগরি 6 (Cat6) – 10 গিগাবিট ইথারনেট পর্যন্ত গতি সমর্থন করে এবং কেবলের গ্রেড এবং ইনস্টলেশনের মানের উপর নির্ভর করে 37-55 মিটার বা তার কম দূরত্বে অর্জন করা যেতে পারে।(1,000Mb/s) (250 MHz)।Cat6 তারের পাতলা তার রয়েছে, যা এর সংকেত থেকে শব্দ অনুপাতের ক্ষেত্রে সাহায্য করে।
ক্যাটাগরি 6a (Cat6a) – Cat6 কেবলের উন্নত সংস্করণ, 100 মিটার (10,000 Mb/s) (500 MHz) পর্যন্ত দূরত্ব সহ 10 গিগাবিট ইথারনেট পর্যন্ত গতি সমর্থন করে।ক্যাট 6 এর চেয়ে ক্যাবলগুলি ব্যান্ডউইথের দ্বিগুণ।
ক্যাটাগরি 7 (Cat7) – 100 মিটার (10,000 Mb/s) (1000MHz) পর্যন্ত দূরত্ব সহ 10Gbps (প্রতি সেকেন্ডে গিগাবিট) অফার করে।এই কেবলটি বিশেষভাবে ডেটা সেন্টার এবং এন্টারপ্রাইজ নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে, তাই অনেক বেশি ব্যয়বহুল।
ক্যাটাগরি 8 (Cat8) – 2000MHz ব্যান্ডউইথ এবং 40Gbps গতি সমর্থন করে।এই কেবলগুলি বিশেষভাবে ডেটা সেন্টার এবং এন্টারপ্রাইজ নেটওয়ার্কগুলির জন্য ডিজাইন করা হয়েছে এবং দাম আরও ব্যয়বহুল।
বৈশিষ্ট্য
• ডেটা সেন্টার এবং SMB অ্যাপ্লিকেশনের জন্য পারফেক্ট।
• দ্রুত ট্রান্সমিশন এবং চমৎকার সিগন্যাল গুণমান, যা আপনার LAN এর মাধ্যমে সর্বোচ্চ কর্মক্ষমতা নিশ্চিত করে।
• ইথারনেট সুইচ এবং ইথারনেট রাউটার থেকে কম্পিউটার, সার্ভার, হাব, ডিএসএল/কেবল মডেম এবং গিগাবিট ডেট সেন্টারে প্যাচ প্যানেল এবং অন্যান্য নেটওয়ার্ক আইটেমগুলিতে বিভিন্ন নেটওয়ার্ক উপাদান সংযুক্ত করার জন্য আদর্শ
ইথারনেট কেবল কর্মক্ষমতা সারাংশ
শ্রেণী | শিল্ডিং | সর্বোচ্চট্রান্সমিশন গতি | সর্বোচ্চব্যান্ডউইথ |
(100 মিটারে) | |||
বিড়াল5 | অরক্ষিত | 10/100Mbps | 100 MHz |
Cat5e | অরক্ষিত | 1000Mbps/1Gbps | 100 MHz |
বিড়াল6 | শিল্ডেড বা আনশিল্ডেড | 1000Mbps/1Gbps | >250 মেগাহার্টজ |
Cat6a | শিল্ডেড | 10000Mbps/10Gbps | 500 MHz |
Cat7 | শিল্ডেড | 10000Mbps/10Gbps | 600 MHz |
Cat8 | শিল্ডেড | 25Gbps বা 40Gbps | 2000 MHz |

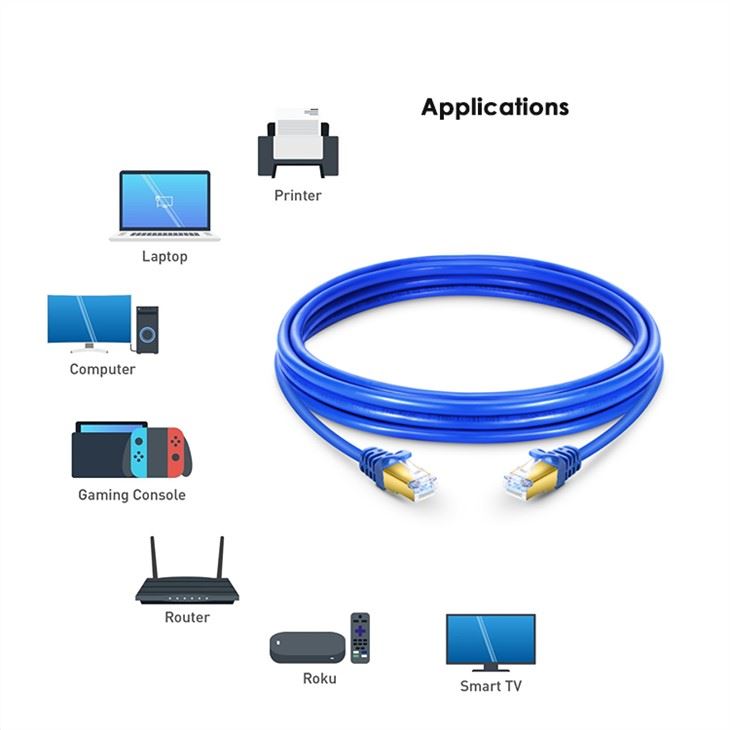

আবেদন

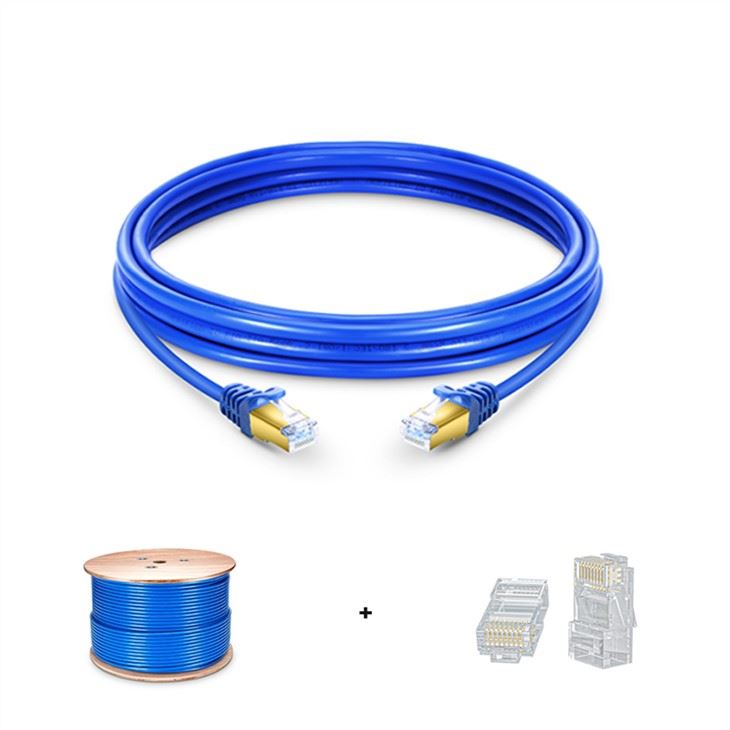

ট্যাংপিন টেক ইথারনেট প্যাচ কেবল এবং বাল্ক ইথারনেট কেবল উভয়ই অফার করে।
প্রশ্নোত্তর
প্রশ্ন: কিভাবে একটি বিড়াল তারের চয়ন?
উত্তর: এটি আপনার পরিস্থিতি এবং আপনার ব্যবসার প্রয়োজনীয়তার উপর নির্ভর করে।আপনি যদি এখন আপনার নেটওয়ার্কের গতিতে সন্তুষ্ট হন তবে নেটওয়ার্ক আপগ্রেড করার ঝামেলার মধ্য দিয়ে যেতে হবে না, যেমন Cat5e থেকে Cat6, Cat6 থেকে Cat6a, Cat6a থেকে Cat7।
প্রশ্ন: এই তামার বাল্ক তারের বাইরে ব্যবহার করা যেতে পারে?
উত্তর: এটি অভ্যন্তরীণ ব্যবহারের জন্য রেট করা হয়েছে এবং আমরা এটি বাইরে ব্যবহার করার পরামর্শ দিই না।
প্রশ্ন: আমার RJ45 সংযোগকারীগুলি CAT7 কেবল দিয়ে বন্ধ করা যাবে কিনা?
উত্তর: ক্যাট 7 ইথারনেট তারগুলি RJ45 সংযোগকারীর সাথে বন্ধ করা যেতে পারে তবে বিশেষ সংস্করণের জন্য, এটির প্রয়োজন GigaGate45 (GG45) সংযোগকারী৷
