Ethernet ، وهو بروتوكول إنترنت يحدد كيفية نقل المعلومات عبر وسيط معين. كابل الألياف البصرية والكابل المحوري وكابل الزوج الملتوي عبارة عن ثلاثة أنواع من كابل شبكة إيثرنت. الأكثر شيوعًا هو كبل شبكة النحاس الملتوية وكابل الألياف البصرية. بشكل عام ، لتبسيط التسمية ، اعتدنا على استدعاء فئة Ethernet Cables- CAT5 و CAT5E و CAT6 و CAT6A و CAT7 و CAT8 ككابل Ethernet.

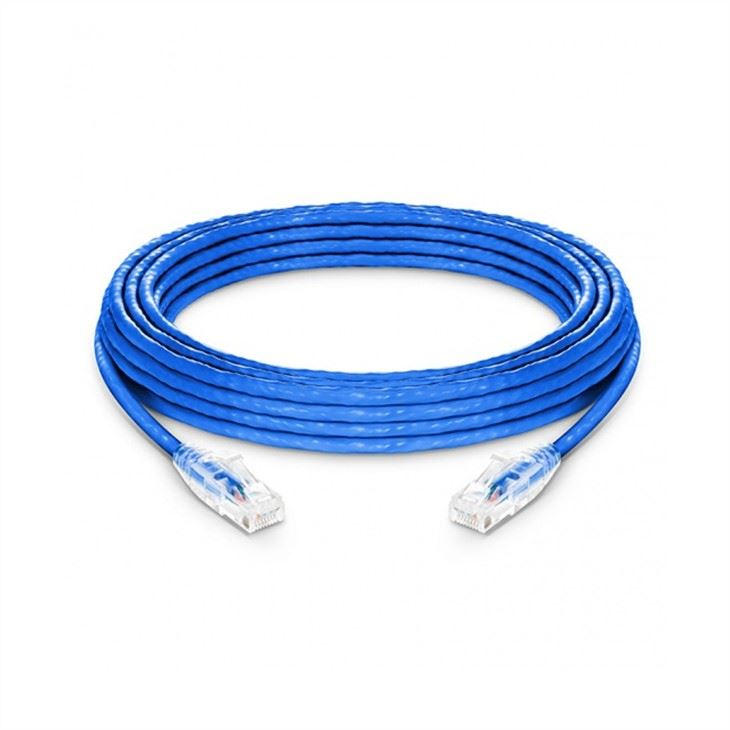

كبل تصحيح شبكة Ethernet ، والذي يسمى أيضًا خيوط التصحيح أو patchcord ، يتم إنهاء موصلات على طرفي كبل شبكة Ethernet Copper Cable المستخدم في اتصال الصوت والبيانات. غالبًا ما تستخدم كابلات تصحيح Ethernet للمسافات القصيرة في المكاتب والمنازل وغرف الفنادق ، والتي يمكنها توصيل أجهزة الكمبيوتر والمودم أو الطابعات أو الماسحات الضوئية أو لوحات المفاتيح للألعاب أو أجهزة البث بمركز شبكة أو جهاز توجيه أو مفتاح Ethernet.
Tangpin هي الشركة المصنعة المحترفة لكابل شبكة Ethernet في شنغهاي على مدار 15 عامًا. قمنا بالجملة المخصصة لشبكة patchcords في سعر المباشر في المصنع وفقًا لطلبات العملاء. المنتجات عالية الجودة والأسعار بأسعار معقولة تجعل عملائنا راضين معنا.
 RJ45 هو نوع من موصل مقبس المعلومات في نظام الأسلاك. يتكون الموصل من قابس (موصل ورأس بلوري) ومقبس (وحدة). يحتوي القابس على 8 أخاديد و 8 جهات اتصال ، تسمى أيضًا 8P8C (8 الموضع 8 الاتصال） الموصل. RJ هو اختصار للمقبس المسجل ، وهو ما يعني 'جاك مسجل '. |
 عادةً ما يأتي موصل RJ11 مع 6 دبابيس و 4 جهات اتصال ، والتي تستخدم على نطاق واسع في الاتصالات الهاتفية التناظرية لربط أداة الهاتف والكابل. يتم استخدامه في خطوط الهاتف PSTN لتوصيل كابلات الهاتف التي تختلف تقنيًا عن كابلات Ethernet. |
(هناك نوعان من موصلات RJ45 وفقًا لمعايير Pinout المختلفة ، T568A و T568B.
Pinout هو تعيين كل من جهات الاتصال المختلفة داخل الموصل. يجب إدراج الأسلاك المشفرة بالألوان في مواقع pinout الصحيحة في موصل RJ45 للعمل الصحيح لشبكة Ethernet. يوفر المعيار T568A توافقًا متخلفًا مع الأسلاك القديمة. يوفر معيار T568B عزل إشارة أفضل وحماية من الضوضاء.
يتوافق كل من T568A و T568B مع معايير الأسلاك ANSI/TIA-568-C. الفرق الوحيد هو أن الأزواج البرتقالية والأخضر يتم تبادلها. (انظر الصورة أدناه)
RJ45 pinouts (T568A)
RJ45 pinouts (T568B)
(ps. يمكن أن يوفر Tangpin كلا النوعين من موصل أنواع RJ45 Pinout. نوع pinout الافتراضي هو T568b.)
الأنواع |
كابل تصحيح UTP |
كابل تصحيح STP |
صورة |
|
|
سعر |
أرخص من STP |
أكثر تكلفة من UTP |
وزن |
أخف من STP |
أثقل من UTP |
الضوضاء / التداخل |
عرضة للضوضاء والتدخل |
أقل عرضة للضوضاء والتدخل |
سرعة البيانات |
دعم سرعة أبطأ من سرعة STP |
دعم سرعة أعلى من سرعة UTP |
تأريض الكابل |
غير مطلوب |
مطلوب |
الهدف defolyments |
مواقع أقل عرضة للتداخل مثل المكاتب والمنازل |
مواقع عرضة للتداخل مثل المصانع والمطارات |
كابل التصحيح UTP (زوج ملتوي غير محقوق) هو طول كبل شبكة Ethernet الملتوية دون أي طبقة محمية للمعادن ، ولكنه تم إنهاءه مع الموصلات على كلا الطرفين. UTP هو PathCord غير محققين ، وهو نوع الكبل الأكثر استخدامًا لشبكات Ethernet. يعد UTP هو كبل الملتوية الأكثر استخدامًا في وسائط الشبكات ، حيث أن سعره رخيص نسبيًا ، والشبكات مرنة ، ومن الأسهل التثبيت.
Leads STP (زوج ملتوية محمي) هي كابلات محمية مع أزواج ملتوية من الأسلاك الموصلات المنتهية على كلا الطرفين. عادةً ما يكون Patchcord STP هو الحماية من التداخل عالي المستوى الذي يمكن أن يأتي من الحقول الكهرومغناطيسية وخطوط الطاقة وحتى أنظمة الرادار.
يكتب |
Cat.5e |
Cat.6 |
Cat.6a |
Cat.7 |
Cat.8 |
الصورة والهيكل |
|
|
|
|
|
سرعة |
1000 ميغابت في الثانية |
1000 ميغابت في الثانية |
10 جيجابت في الثانية |
10 جيجابت في الثانية |
25/40 جيجابت في الثانية |
المسافة ماكسي |
100 م |
100 م |
100 م |
100 م |
30 م |
النطاق الترددي |
100 ميجا هرتز |
250 ميجا هرتز |
500 ميجا هرتز |
1000MHz |
2000MHz |
موصل تويست |
4 |
4 |
4 |
4 |
4 |
AWG |
24-26AWG |
22-24AWG |
22-24AWG |
22-24AWG |
22-24AWG |
طلب |
المنزل ، المكتب |
مَشرُوع |
مَشرُوع |
مركز البيانات |
مركز البيانات |
كابل التصحيح الخالي من الأكسجين (OFC) ، هو موصل الكبل المصنوع من سلك نحاسي صلب أو سلك نحاسي نقي نقي مع موصلات على كلا الطرفين. نقاء النحاس إلى أكثر من 99.95 ٪.
يكتب |
سلك النحاس الخالي من الأكسجين (OFC) |
سلك الألومنيوم النحاسي المغطى |
بناء |
|
|
99.95 ٪ نقاء النحاس |
نعم |
لا |
مسافة الإرسال |
تصل إلى 100 متر |
حتى 50 متر |
أداء |
أداء جيدا لمسافات 100 متر. |
عند استخدام كابل CCA ، يمكن أن يبدأ أدائه في التناقص على مسافة 10 أمتار. |
سعر |
غالي |
رخيص |
كابل التصحيح الخالي من الأكسجين (OFC) ، هو موصل الكبل المصنوع من سلك نحاسي صلب أو سلك نحاسي نقي نقي مع موصلات على كلا الطرفين. نقاء النحاس إلى أكثر من 99.95 ٪. |
كابل التصحيح من الألمنيوم النحاسي (CCA) ، هو طول من كابل الإيثرنت الذي تم إنهاءه مع الموصلات على كلا الطرفين ، بينما يتكون موصله من قلب الألومنيوم الداخلي وكسوة نحاسية خارجي. إنه أخف بكثير وأضعف من سلك النحاس النقي أو سلك نحاسي خالٍ من الأكسجين. CCA Patchcord هو رخيصة. |
ملاحظة. نحن نوفر كلاً من كابلات التصحيح OFC وكابلات التصحيح CCA. يمكن للعملاء الاختيار منها اعتمادًا على احتياجاتهم.
كبل تصحيح شبكة السترة PVC
PVC يعني كلوريد البولي فينيل. كابلات سترة PVC مقاومة لينة للأكسدة والتدهور. عادةً ما يعمل كابل PVC للتشغيل الرأسي لمركز الأسلاك. سترة PVC التي تمنح الدخان الأسود الثقيل ، وحمض الهيدروكلوريك ، وغيرها من الغازات السامة عندما تحترق.
LSZH سترة كابل تصحيح شبكة
LSZH يعني انخفاض الدخان الصفر الهالوجين. هذه المادة أكثر صلابة لأنها من طلاء خاص بمقاعد اللهب ، وخصائص السلامة من الحرائق الممتازة من انخفاض الدخان ، والسمية المنخفضة وتآكل منخفض. تحتوي سترة LSZH على سترة مقاومة للهب لا تنبعث منها أبخرة سامة حتى لو كانت تحترق.
سواء اخترت سترة PVC ، أو سترة LSZH تعتمد على المكان الذي ستقوم فيه بتشغيل الكابل. نحن نقدم خدمات مخصصة وفقا لطلبك.
فئة الكابلات والسرعة
الفئة 5 (CAT5) - شكل أقدم من كابل Ethernet ويمكن السرعات تصل إلى 100 ميجابايت/ثانية (100 ميغاهيرتز). كابل CAT5 خارجي.
الفئة 5E (CAT5E) - الإصدار المحدث من كابل CAT5 ويسمح بسرعات أسرع مع تقليل التداخل من الكابلات الكهربائية ، ودعم إيثرنت جيجابت (1000 ميجابايت/ثانية) (100 ميغاهيرتز)
الفئة 6 (CAT6) -يدعم السرعة التي تصل إلى 10 جيجابت إيثرنت ويمكن تحقيقها بمسافة تتراوح بين 37 و 55 مترًا أو أقل اعتمادًا على درجة الكبل وجودة التثبيت. (1000 ميغابايت/ثانية) (250 ميجا هرتز). يحتوي كابل CAT6 على أسلاك رقيقة ، مما يساعد من حيث نسبة الإشارة إلى الضوضاء.
الفئة 6A (CAT6A) - النسخة المحسنة من كابل CAT6 ، ودعم سرعات تصل إلى 10 جيجابت إيثرنت مع مسافة تصل إلى 100 متر (10000 ميجابايت/ثانية) (500 ميجا هرتز). الكابلات تضاعف النطاق الترددي من CAT6s أيضا.
الفئة 7 (CAT7) - تقدم ما يصل إلى 10 جيجابت في الثانية (جيجابت في الثانية) مع مسافة تصل إلى 100 متر (10000 ميجابايت/ثانية) (1000 ميجا هرتز). تم تصميم هذا الكبل خصيصًا لمراكز البيانات وشبكات المؤسسات ، لذلك فهي أكثر تكلفة بكثير.
الفئة 8 (CAT8) - دعم النطاق الترددي 2000MHz وسرعات 40 جيجابت في الثانية. تم تصميم هذه الكابلات خصيصًا لشبكات مركز البيانات وشبكات المؤسسات ، والسعر أكثر تكلفة.
سمات
• مثالي لتطبيقات مركز البيانات وتطبيقات SMB.
• انتقال سريع وجودة إشارة ممتازة ، مما يضمن أداء الذروة من خلال LAN.
• مثالي لتوصيل مجموعة متنوعة من عناصر الشبكة من مفاتيح Ethernet وأجهزة التوجيه Ethernet إلى أجهزة الكمبيوتر والخوادم والمراكز ومودم DSL/Cable وألواح التصحيح في مركز تاريخ Gigabit وعناصر الشبكة الأخرى
ملخص أداء كابل Ethernet
فئة |
التدريع |
الأعلى. سرعة النقل |
الأعلى. النطاق الترددي |
(على بعد 100 متر) |
|||
CAT5 |
غير محمي |
10/100MBPS |
100 ميغاهيرتز |
Cat5e |
غير محمي |
1000 ميغابت في الثانية/1 جيجابت في الثانية |
100 ميغاهيرتز |
CAT6 |
محمية أو غير محمية |
1000 ميغابت في الثانية/1 جيجابت في الثانية |
> 250 ميغاهيرتز |
CAT6A |
محمي |
10000 ميغابت في الثانية/10 جيجابت في الثانية |
500 ميغاهيرتز |
CAT7 |
محمي |
10000 ميغابت في الثانية/10 جيجابت في الثانية |
600 ميغاهيرتز |
CAT8 |
محمي |
25 جيجابت في الثانية أو 40 جيجابت في الثانية |
2000 ميغاهيرتز |
طلب
تقدم Tangpin Tech كلاً من كابلات تصحيح Ethernet وكابلات Ethernet السائبة.
سؤال وجواب
س: كيف تختار كابل القط؟
ج: يعتمد ذلك على وضعك ومتطلبات عملك. إذا كنت راضيًا فقط عن سرعة شبكتك الآن ، فليست هناك حاجة للذهاب إلى مشكلة ترقية الشبكة ، مثل CAT5E إلى CAT6 ، CAT6 إلى CAT6A ، CAT6A إلى CAT7.
س: هل يمكن استخدام هذا الكبل الكبير النحاسي في الهواء الطلق؟
ج: تم تصنيف هذا للاستخدام الداخلي ، ولا نوصي باستخدامه في الهواء الطلق.
س: ما إذا كان يمكن إنهاء موصلات RJ45 الخاصة بي باستخدام كابل CAT7؟
A: يمكن إنهاء كابلات Cat 7 Ethernet باستخدام موصلات RJ45 ولكن للإصدارات المتخصصة ، فإنه يتطلب موصل Gigagate45 (GG45).
