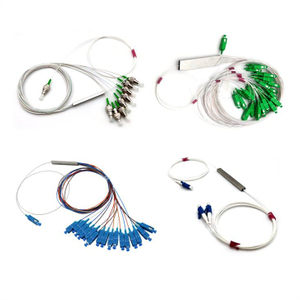

Lo splitter ottico viene utilizzato per dividere la luce in fibra ottica in più parti con un determinato rapporto.Questo dispositivo passivo è un componente importante utilizzato nella rete ottica passiva (PON), nota anche come PON Splitter.Esistono principalmente due tipi di splitter PON: uno è il tradizionale splitter di tipo fuso noto come accoppiatore FBT o splitter FBT WDM, che presenta un prezzo competitivo;l'altro è lo splitter PLC basato sulla tecnologia PLC (Planar Lightwave Circuit), che ha dimensioni compatte ed è adatto per applicazioni a densità.
Accoppiatore FBT

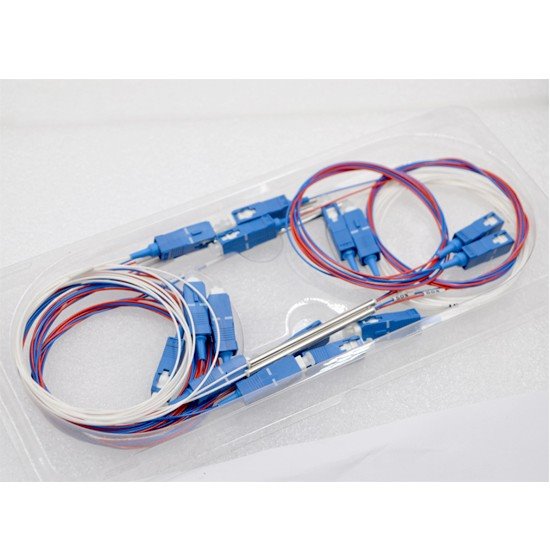

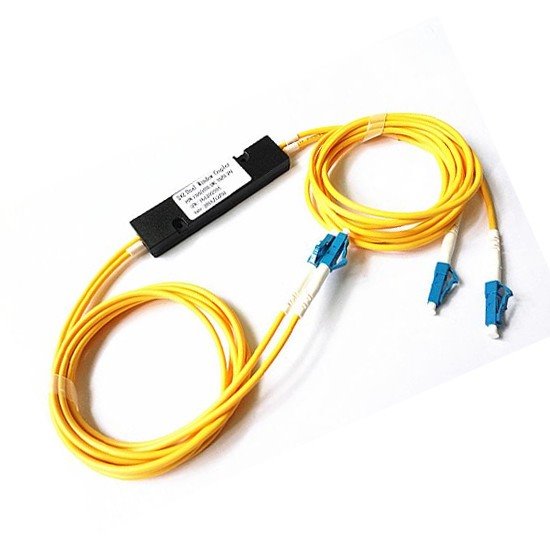

Può anche essere indicato come splitter conico biconico fuso o accoppiatore FBT.Il suo aspetto è molto simile allo splitter PLC nudo e al mini splitter PLC in tubo d'acciaio.Basato sulla tecnologia tradizionale, lo splitter FBT, nome completo Fused Biconical Tapers Splitter, serve a saldare insieme diverse fibre dal lato della fibra.Le fibre vengono allineate mediante riscaldamento per una posizione e una lunghezza specifiche.Sono protetti da un tubo di vetro in polvere epossidica e silice poiché le fibre fuse sono molto fragili.E poi un tubo di acciaio inossidabile copre il tubo di vetro interno ed è sigillato con silicone.La qualità degli splitter in fibra FBT è migliorata nel tempo e possono essere implementati in modo economicamente vantaggioso.Gli accoppiatori FBT sono ampiamente utilizzati nelle reti ottiche passive, soprattutto dove la configurazione divisa non è superiore a 1×4.
Caratteristiche
Bassa perdita di inserzione
Pdl basso
Perdita di rendimento elevata
Ripartizione uniforme del potere
Design compatto
Ampia lunghezza d'onda operativa
Ampia temperatura operativa
Eccellente stabilità ambientale e meccanica
Qualificato con Telcordia GR-1221 e GR-1209
Certificato da ROHS
Applicazioni
FTTX (FTTP, FTTH, FTTN, FTTC)
Reti ottiche passive (PON)
Reti locali (LAN)
Sistemi CATV
Sistema di amplificazione e monitoraggio
Apparecchiature di prova
Splitter ottici nella topologia di rete PON
Punti salienti del prodotto
Stabilità ambientale affidabile
Bassa perdita di inserto (IL), bassa perdita dipendente dalla polarizzazione (PDL), bassa riflessione posteriore ed eccellente uniformità.
Chip di alta qualità
La lunghezza d'onda non è sensibile alla perdita di luce, il che può soddisfare i requisiti di trasmissione di diverse lunghezze d'onda.
Design della struttura compatta
Compattato in dimensioni molto ridotte, può essere installato in una varietà di applicazioni e occupa pochissimo spazio.
La migliore soluzione per la rete ottica passiva (PON)
Essendo uno dei componenti chiave per le reti GPON FTTx, gli splitter ottici possono essere posizionati nell'ufficio centrale o in uno dei punti di distribuzione (esterni o interni) perché gli splitter FBT sono altamente stabili per la suddivisione del segnale ottico multiporta con bassa perdita di inserzione .Gli accoppiatori FBT sono progettati per la suddivisione e la derivazione dell'energia in apparecchiature di telecomunicazione, reti CATV e apparecchiature di prova
Materiale della giacca resistente
PVC e LSZH sono opzionali ed entrambi hanno una buona resistenza e tenacia e una lunga durata.
Controllo di qualità rigoroso
Ogni prodotto è rigorosamente testato prima della spedizione.La tecnologia TANGPIN garantisce che ogni prodotto nelle mani dei clienti sia soggetto a rigorosi standard di test.
Completamente sterilizzato
Tutte le materie prime verranno sterilizzate prima di entrare nei nostri magazzini.E tutti i prodotti finiti verranno sterilizzati prima della spedizione.
Specifica
Tabella 1
Parametro | 1x2 | ||
Lunghezza d'onda operativa (nm) | 1310/1550 | ||
Larghezza di banda operativa (nm) | ±40 | ||
Grado | P | UN | |
Perdita di inserimento (dB) | 1/99 | ≤22,5/0,25 | ≤23,5/0,35 |
Rapporto di accoppiamento: | 2/98 | ≤18,8/0,3 | ≤19,5/0,4 |
3/97 | ≤17,0/0,35 | ≤17,8/0,45 | |
5/95 | ≤14,6/0,4 | ≤15,5/0,5 | |
10/90 | ≤11,2/0,75 | ≤12,0/0,8 | |
20/80 | ≤7,9/1,3 | ≤8,4/1,4 | |
30/70 | ≤6,0/1,9 | ≤6,3/2,1 | |
40/60 | ≤4,7/2,7 | ≤4,9/2,9 | |
50/50 | ≤3,6 | ≤3,8 | |
Perdita in eccesso (dB) | 0.07 | 0.1 | |
PDL(dB) | ≤0,15 | ≤0,20 | |
Perdita di ritorno (dB) | >50 | ||
Direttività (dB) | ≥55 | ||
Temperatura operativa (ºC) | -40~85 | ||
Temperatura di stoccaggio (ºC) | -40~85 | ||
Connettore | SC, FC, LC o personalizzato | ||
Note: I valori sono tutti testati a +23ºC senza connettori.
Tavolo 2
Configurazione | 1×2 | 1×3 | 1×4 | 1×8 | 1×16 | 1x32 |
Lunghezza d'onda centrale (nm) | 1310, 1490, 1550 | |||||
Lunghezza d'onda operativa (nm) | ±40 | |||||
Inserisci perdita | Fare riferimento al rapporto di accoppiamento | |||||
Perdita in eccesso tipica | 0.08 | 0.15 | 0.3 | 0.45 | 0.6 | 0.75 |
Perdita di ritorno | ≥55 | |||||
Note: I valori sono tutti testati a +23ºC senza connettori.
Informazioni sull'ordine
Numero del canale di ingresso: 1/2
Rapporto di suddivisione: 10:90 / 20:80 / 30:70 / 40:60 / personalizzato
Tipo di fibra ottica in ingresso: 0,25 mm / 0,9 mm / 2,0 mm / 3,0 mm
Numero canale di uscita: 2/4/8/16/32
Tipo di fibra ottica in uscita: 0,25 mm/0,9 mm/2,0 mm/3,0 mm
Tipo di connettore In/Out: nessun connettore / FC / SC / LC / o altro tipo
Tipo di lucidatura del connettore: APC/UPC/PC
Lunghezza fibra: personalizzata (1,0 M predefinito)
Domande e risposte
D: Qual è la differenza tra PLC Splitter e FBT Splitter?
R: Puoi gentilmente fare riferimento alla seguente tabella
Parametri | Divisore FBT | Divisore PLC |
Lunghezza d'onda operativa | 850 nm, 1310 nm e 1550 nm | 1260nm~1650nm |
Rapporto di suddivisione | 1:32 | 1:64 |
Attenuazione asimmetrica Per ramo | rapporti di splitter irregolari | rapporti di splitter uguali |
Perdita dipendente dalla temperatura | Da -5 a 75 ℃ | Da -40 a 85 ℃ |
Prezzo | più economico | più alto |
D: Potete offrire uno splitter ottico PLC con rapporto di divisione 20:80?
A: Sì, possiamo offrire.Ma per il rapporto di suddivisione 20:80, è lo splitter FBT, non lo splitter PLC.Il primo offre rapporti di suddivisione regolabili, mentre il secondo offre rapporti di suddivisione uguali per tutti i rami.
D: Come scegliere lo splitter in fibra ottica giusto?
R: Dovresti considerare i costi e le applicazioni.
Ad esempio, per le configurazioni di suddivisione inferiori a 1×4 si consiglia di utilizzare lo splitter FBT, mentre per le configurazioni di suddivisione superiori a 1×8 si consigliano gli splitter PLC.Anche solo per una trasmissione a lunghezza d'onda singola o doppia, lo splitter FBT è meglio per risparmiare sui costi.Se per la trasmissione a banda larga PON, considerando le future esigenze di espansione e monitoraggio, lo splitter PLC è migliore.
La tecnologia TANGPIN fornisce accoppiatori FBT e una varietà di splitter PLC.
