ตัวแยกออปติคอลใช้ในการแยกแสงไฟเบอร์ออปติกออกเป็นหลายส่วนในอัตราส่วนที่แน่นอน อุปกรณ์พาสซีฟนี้เป็นองค์ประกอบสำคัญที่ใช้ในเครือข่ายออพติคอลแบบพาสซีฟ (PON) หรือที่เรียกว่าตัวแยก PON ส่วนใหญ่มีสองประเภทของตัวแยก PON: หนึ่งคือตัวแยกแบบผสมแบบดั้งเดิมที่รู้จักกันในชื่อ FBT coupler หรือ FBT WDM splitter ซึ่งมีราคาที่แข่งขันได้ อีกอย่างคือตัวแยก PLC ที่ใช้เทคโนโลยี PLC (Flanar Lightwave Circuit) ซึ่งมีขนาดขนาดกะทัดรัดและเหมาะสมสำหรับการใช้งานที่มีความหนาแน่น

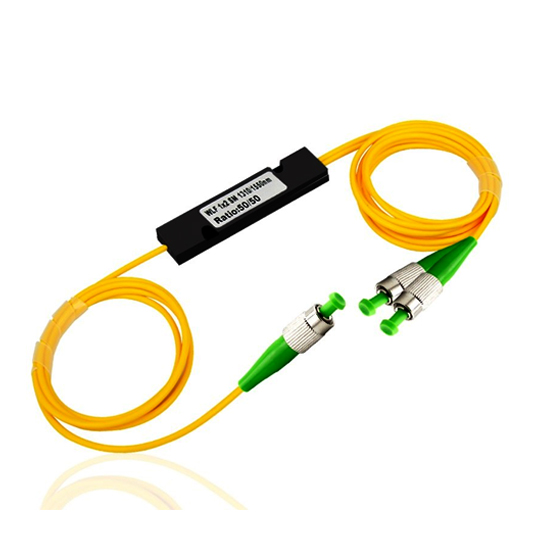

FBT coupler
นอกจากนี้ยังสามารถเรียกได้ว่าเป็นตัวแยกเรียวแบบ biconical taper หรือ FBT coupler การปรากฏตัวของมันคล้ายกับตัวแยก PLC เปลือยและตัวแยก PLC Mini Steel จากเทคโนโลยีดั้งเดิมตัวแยก FBT ชื่อเต็มผสมตัวแยก Tapers Biconical คือการเชื่อมเส้นใยหลายเส้นเข้าด้วยกันจากด้านข้างของเส้นใย เส้นใยได้รับการจัดตำแหน่งโดยการให้ความร้อนสำหรับตำแหน่งและความยาวเฉพาะ พวกเขาได้รับการปกป้องด้วยหลอดแก้วที่ทำจากอีพ็อกซี่และผงซิลิกาเนื่องจากเส้นใยหลอมรวมนั้นบอบบางมาก จากนั้นท่อสแตนเลสจะครอบคลุมท่อแก้วด้านในและปิดผนึกด้วยซิลิกอน คุณภาพของตัวแยกไฟเบอร์ FBT ดีขึ้นเมื่อเวลาผ่านไปและสามารถนำไปใช้ในลักษณะที่คุ้มค่า FBT couplers ถูกนำมาใช้กันอย่างแพร่หลายในเครือข่ายออพติคอลแบบพาสซีฟโดยเฉพาะอย่างยิ่งสำหรับการกำหนดค่าแบบแยกไม่เกิน 1 × 4
คุณสมบัติ
การสูญเสียการแทรกต่ำ
PDL ต่ำ
การสูญเสียผลตอบแทนสูง
การแยกพลังงานแบบสม่ำเสมอ
การออกแบบขนาดกะทัดรัด
ความยาวคลื่นในการใช้งานกว้าง
อุณหภูมิการทำงานที่กว้าง
ความมั่นคงด้านสิ่งแวดล้อมและเครื่องจักรที่ยอดเยี่ยม
ผ่านการรับรองภายใต้ Telcordia GR-1221 และ GR-1209
รับรองโดย ROHS
แอปพลิเคชัน
fttx (fttp, ftth, fttn, fttc)
เครือข่ายออพติคอลแบบพาสซีฟ (PON)
เครือข่ายท้องถิ่น (LAN)
ระบบ CATV
การขยายระบบตรวจสอบ
อุปกรณ์ทดสอบ
ตัวแยกแสงในโทโพโลยีเครือข่าย PON
ไฮไลท์ผลิตภัณฑ์
ความมั่นคงด้านสิ่งแวดล้อมที่เชื่อถือได้
การสูญเสียเม็ดมีดต่ำ (IL), การสูญเสียที่ขึ้นกับโพลาไรเซชันต่ำ (PDL), การสะท้อนกลับหลังต่ำและความสม่ำเสมอที่ดีเยี่ยม
ชิปคุณภาพสูง
ความยาวคลื่นไม่ไวต่อการสูญเสียแสงซึ่งสามารถตอบสนองความต้องการการส่งสัญญาณของความยาวคลื่นที่แตกต่างกัน
การออกแบบโครงสร้างขนาดกะทัดรัด
อัดแน่นในขนาดที่เล็กมากดังนั้นจึงสามารถติดตั้งในแอพพลิเคชั่นที่หลากหลายและใช้พื้นที่น้อยมาก
ทางออกที่ดีที่สุดสำหรับเครือข่ายออปติกแบบพาสซีฟ (PON)
ในฐานะที่เป็นหนึ่งในองค์ประกอบสำคัญสำหรับเครือข่าย GPON FTTX ตัวแยกแสงสามารถวางไว้ในสำนักงานกลางหรือในหนึ่งในจุดกระจาย (กลางแจ้งหรือในร่ม) เนื่องจากตัวแยก FBT มีความเสถียรสูงสำหรับการแยกสัญญาณออพติคอลหลายพอร์ตด้วยการสูญเสียการแทรกต่ำ FBT couplers ได้รับการออกแบบมาสำหรับการแยกพลังงานและการแตะในอุปกรณ์โทรคมนาคมเครือข่าย CATV และอุปกรณ์ทดสอบ
วัสดุแจ็คเก็ตที่ทนทาน
PVC และ LSZH เป็นตัวเลือกและทั้งคู่มีความแข็งแรงและความดื้อรั้นที่ดีของอายุการใช้งานที่ยาวนาน
การควบคุมคุณภาพอย่างเข้มงวด
ทุกผลิตภัณฑ์ได้รับการทดสอบอย่างเคร่งครัดก่อนจัดส่ง เทคโนโลยี Tangpin รับประกันได้ว่าทุกผลิตภัณฑ์ที่อยู่ในมือของลูกค้าจะอยู่ภายใต้มาตรฐานการทดสอบที่เข้มงวด
ฆ่าเชื้ออย่างทั่วถึง
วัตถุดิบทั้งหมดจะถูกฆ่าเชื้อก่อนเข้าคลังสินค้าของเรา และผลิตภัณฑ์สำเร็จรูปทั้งหมดจะได้รับการฆ่าเชื้อก่อนจัดส่ง
ข้อมูลจำเพาะ
ตารางที่ 1
พารามิเตอร์ |
1x2 |
||
ความยาวคลื่นปฏิบัติการ (NM) |
1310/1550 |
||
แบนด์วิดท์ปฏิบัติการ (NM) |
± 40 |
||
ระดับ |
P |
อัน |
|
แทรกการสูญเสีย (db) |
1/99 |
≤22.5/0.25 |
≤23.5/0.35 |
อัตราส่วนการมีเพศสัมพันธ์: |
2/98 |
≤18.8/0.3 |
≤19.5/0.4 |
3/97 |
≤17.0/0.35 |
≤17.8/0.45 |
|
5/95 |
≤14.6/0.4 |
≤15.5/0.5 |
|
10/90 |
≤11.2/0.75 |
≤12.0/0.8 |
|
20/80 |
≤7.9/1.3 |
≤8.4/1.4 |
|
30/70 |
≤6.0/1.9 |
≤6.3/2.1 |
|
40/60 |
≤4.7/2.7 |
≤4.9/2.9 |
|
50/50 |
≤3.6 |
≤3.8 |
|
การสูญเสียส่วนเกิน (db) |
0.07 |
0.1 |
|
PDL (DB) |
≤0.15 |
≤0.20 |
|
การสูญเสียคืน (db) |
> 50 |
||
Directivity (db) |
≥55 |
||
อุณหภูมิการทำงาน (ºC) |
-40 ~ 85 |
||
อุณหภูมิการจัดเก็บ (ºC) |
-40 ~ 85 |
||
ตัวเชื่อมต่อ |
SC, FC, LC หรือปรับแต่ง |
||
หมายเหตุ: ค่าทั้งหมดถูกทดสอบที่ +23ºCโดยไม่มีตัวเชื่อมต่อ
ตารางที่ 2
การกำหนดค่า |
1 × 2 |
1 × 3 |
1 × 4 |
1 × 8 |
1 × 16 |
1x32 |
ความยาวคลื่นกลาง (NM) |
1310, 1490, 1550 |
|||||
ความยาวคลื่นปฏิบัติการ (NM) |
± 40 |
|||||
แทรกการสูญเสีย |
โปรดดูอัตราส่วนการมีเพศสัมพันธ์ |
|||||
การสูญเสียส่วนเกินทั่วไป |
0.08 |
0.15 |
0.3 |
0.45 |
0.6 |
0.75 |
คืนสูญเสีย |
≥55 |
|||||
หมายเหตุ: ค่าทั้งหมดถูกทดสอบที่ +23ºCโดยไม่มีตัวเชื่อมต่อ
สั่งซื้อข้อมูล
หมายเลขช่องสัญญาณอินพุต: 1/2
อัตราส่วนการแยก: 10:90 / 20:80 / 30:70 / 40:60 / กำหนดเอง
อินพุตออพติคอลไฟเบอร์ประเภท: 0.25 มม. / 0.9 มม. / 2.0 มม. / 3.0 มม.
หมายเลขช่องสัญญาณเอาต์พุต: 2/4/8/16/32
ประเภทไฟเบอร์ออปติกเอาต์พุต: 0.25 มม. / 0.9 มม. / 2.0 มม. / 3.0 มม.
ตัวเชื่อมต่อประเภทเข้า / ออก: ไม่มีตัวเชื่อมต่อ / fc / sc / lc / หรือประเภทอื่น ๆ
ตัวเชื่อมต่อประเภทโปแลนด์: APC/ UPC/ PC
ความยาวไฟเบอร์: ปรับแต่ง (1.0 ม. เริ่มต้น)
ถาม - ตอบ
ถาม: อะไรคือความแตกต่างระหว่าง PLC Splitter และ FBT Splitter?
ตอบ: คุณสามารถอ้างถึงแผนภูมิต่อไปนี้ได้
พารามิเตอร์ |
ตัวแยก FBT |
ตัวแยก PLC |
ความยาวคลื่นในการทำงาน |
850nm, 1310nm และ 1550nm |
1260nm ~ 1650nm |
อัตราส่วนการแยก |
1:32 |
1:64 |
การลดทอนความไม่สมมาตร ต่อสาขา |
อัตราส่วนตัวแยกที่ไม่สม่ำเสมอ |
อัตราส่วนตัวแยกที่เท่ากัน |
การสูญเสียอุณหภูมิขึ้นอยู่กับอุณหภูมิ |
-5 ถึง 75 ℃ |
-40 ถึง 85 ℃ |
ราคา |
ถูกกว่า |
สูงกว่า |
ถาม: คุณสามารถเสนออัตราส่วนแยก 20:80 PLC Optic Splitter ได้หรือไม่?
ตอบ: ใช่เราสามารถเสนอได้ แต่สำหรับการแยกอัตราส่วน 20:80 มันเป็นตัวแยก FBT ไม่ใช่ตัวแยก PLC ก่อนหน้านี้มีอัตราส่วนการแยกที่ปรับได้ในขณะที่อัตราส่วนการแยกที่เท่ากันสำหรับทุกสาขา
ถาม: วิธีเลือกตัวแยกใยแก้วนำแสงที่เหมาะสม?
ตอบ: คุณควรพิจารณาค่าใช้จ่ายและแอปพลิเคชัน
ตัวอย่างเช่นการแยกการกำหนดค่าด้านล่าง 1 × 4 ควรใช้ FBT splitter ในขณะที่การกำหนดค่าแบบแยกด้านบน 1 × 8 แนะนำสำหรับตัวแยก PLC ถ้าเพียงแค่การส่งความยาวคลื่นเดียวหรือคู่ตัวแยก FBT จะดีกว่าที่จะประหยัดค่าใช้จ่าย หากสำหรับการส่งบรอดแบนด์ PON พิจารณาความต้องการการขยายตัวในอนาคตและการตรวจสอบตัวแยก PLC จะดีกว่า
Tangpin Technology ให้บริการ Couplers FBT & ตัวแยก PLC ที่หลากหลาย
