ФБТ оптички разделник

Оптички разделник се користи за раздвајање оптичког светла на неколико делова у одређеном односу. Овај пасивни уређај је важна компонента која се користи у пасивној оптичкој мрежи (ПОН), такође познатој као ПОН разделник. Постоје углавном два типа ПОН разделника: један је традиционални разделник са осигурачем...
Доступност:
Опис производа

Оптички разделник се користи за раздвајање оптичког светла на неколико делова у одређеном односу. Овај пасивни уређај је важна компонента која се користи у пасивној оптичкој мрежи (ПОН), такође познатој као ПОН разделник. Углавном постоје два типа ПОН разделника: један је традиционални разделник са осигурачем познат као ФБТ спојница или ФБТ ВДМ разделник, који има конкурентну цену; други је ПЛЦ разделник заснован на ПЛЦ (Планар Лигхтваве Цирцуит) технологији, који има компактну величину и погодан за апликације густине.


ФБТ Цоуплер

Такође се може назвати фузионисаним биконусним конусним разделником или ФБТ спојником. Његов изглед је веома сличан голом ПЛЦ разделнику и мини челичним цевима плц разделнику. Заснован на традиционалној технологији, ФБТ разделник, пуни назив Фусед Бицоницал Таперс Сплиттер је заваривање неколико влакана заједно са стране влакна. Влакна се поравнавају загревањем за одређену локацију и дужину. Заштићени су стакленом цеви од епоксида и силицијум праха јер су спојена влакна веома крхка. А онда цев од нерђајућег челика покрива унутрашњу стаклену цев и запечаћена је силицијумом. Квалитет ФБТ разделника влакана се временом побољшао и они се могу применити на исплатив начин. ФБТ спојнице се широко користе у пасивним оптичким мрежама, посебно за оне где подељена конфигурација није већа од 1×4.


Карактеристике

Низак губитак уметања

Низак ПДЛ

Високи повратни губитак

Униформна подела снаге

Цомпацт Десигн

Широка радна таласна дужина

Широка радна температура

Одлична еколошка и механичка стабилност

Квалификован под Телцордиа ГР-1221 и ГР-1209

Сертификовано од стране РОХС


Апликације

ФТТКС (ФТТП, ФТТХ, ФТТН, ФТТЦ)

Пасивне оптичке мреже (ПОН)

Локалне мреже (ЛАН)

ЦАТВ системи

Појачавање, систем за праћење

Опрема за тестирање

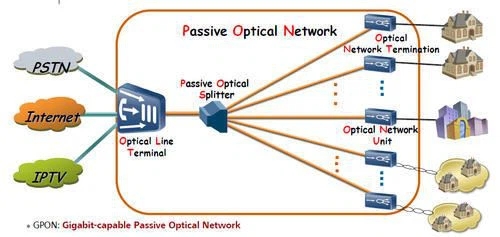

Оптички разделници у топологији ПОН мреже


Продуцт Хигхлигхтс

Поуздана стабилност животне средине

Мали губитак уметка (ИЛ), низак губитак зависан од поларизације (ПДЛ), ниска рефлексија у леђима и одлична униформност.


Висококвалитетни чипс

Таласна дужина није осетљива на губитак светлости, што може да испуни захтев за пренос различитих таласних дужина.


Дизајн компактне структуре

Компактан у веома малим величинама, тако да се може инсталирати у различите апликације и заузима врло мало простора.


Најбоље решење за пасивну оптичку мрежу (ПОН)

Као једна од кључних компоненти за ГПОН ФТТк мреже, оптички раздјелници се могу поставити у централу или у једну од дистрибутивних тачака (спољашње или унутрашње) јер су ФБТ раздјелници високо стабилни за вишепортно раздвајање оптичког сигнала са малим губицима уметања. . ФБТ спојнице су дизајниране за раздвајање и прислушкивање у телекомуникационој опреми, ЦАТВ мрежи и опреми за тестирање


Издржљив материјал јакне

ПВЦ и ЛСЗХ су опциони, и оба су добре чврстоће и издржљивости, дугог века трајања.


Строга контрола квалитета

Сваки производ је стриктно тестиран пре испоруке. ТАНГПИН технологија гарантује да сваки производ у рукама купаца подлеже строгим стандардима тестирања.


Темељно стерилисано

Све сировине ће бити стерилисане пре уласка у наша складишта. И сви готови производи ће бити стерилисани пре отпреме.


Спецификација

Табела 1

Параметар

1к2

Радна таласна дужина (нм)

1310/1550

Радни пропусни опсег (нм)

±40

Оцена

П

А

Убаци губитак (дБ)

1/99

≤22,5/0,25

≤23,5/0,35

Однос спајања:

2/98

≤18,8/0,3

≤19,5/0,4

3/97

≤17,0/0,35

≤17,8/0,45

5/95

≤14,6/0,4

≤15,5/0,5

10/90

≤11,2/0,75

≤12,0/0,8

20/80

≤7,9/1,3

≤8,4/1,4

30/70

≤6,0/1,9

≤6,3/2,1

40/60

≤4,7/2,7

≤4,9/2,9

50/50

≤3.6

≤3.8

Вишак губитка (дБ)

0.07

0.1

ПДЛ (дБ)

≤0,15

≤0,20

Повратни губитак (дБ)

>50

Директива (дБ)

≥55

Радна температура (ºЦ)

-40~85

Температура складиштења (ºЦ)

-40~85

Цоннецтор

СЦ, ФЦ, ЛЦ или прилагођени

Напомене: Све вредности су тестиране на +23ºЦ без конектора.


Табела 2

Конфигурација

1×2

1×3

1×4

1×8

1×16

1к32

Централна таласна дужина (нм)

1310, 1490, 1550

Радна таласна дужина (нм)

±40

Инсерт Лосс

Молимо погледајте однос спајања

Типичан вишак губитка

0.08

0.15

0.3

0.45

0.6

0.75

Повратни губитак

≥55

Напомене: Све вредности су тестиране на +23ºЦ без конектора.


Информације о поруџбини

Број улазног канала: 1/ 2

Однос раздвајања: 10:90 / 20:80 / 30:70 / 40:60 / прилагођено

Тип улазног оптичког влакна: 0,25 мм / 0,9 мм / 2,0 мм / 3,0 мм

Број излазног канала: 2 / 4 / 8 / 16/ 32

Тип излазног оптичког влакна: 0,25 мм / 0,9 мм / 2,0 мм / 3,0 мм

Тип конектора Ин/Оут: без конектора / ФЦ / СЦ / ЛЦ / или другог типа

Тип полирања конектора: АПЦ/ УПЦ/ ПЦ

Дужина влакна: прилагођено (1.0М подразумевано)


Питања и одговори

П: Која је разлика између ПЛЦ разделника и ФБТ разделника?

О: Љубазно можете погледати следећу табелу

Параметерс

ФБТ Сплиттер

ПЛЦ Сплиттер

Оператинг Вавеленгтх

850 нм, 1310 нм и 1550 нм

1260 нм ~ 1650 нм

Однос раздвајања

1:32

1:64

Асиметрично слабљење

По огранку

неуједначени односи разделника
за све гране

једнаки односи разделника
за све гране

Губитак зависан од температуре

-5 до 75 ℃

-40 до 85 ℃

Цена

јефтиније

виши


П: Можете ли понудити оптички раздјелник ПЛЦ-а у односу 20:80?

О: Да, можемо понудити. Али за однос раздвајања 20:80, то је ФБТ разделник, а не ПЛЦ разделник. Први нуди подесиви однос цепања, док други нуди једнаке размере цепања за све гране.


П: Како одабрати прави раздјелник оптичких влакана?

О: Требало би да размотрите трошкове и апликације.

На пример, конфигурацијама раздвајања испод 1×4 препоручује се коришћење ФБТ разделника, док се конфигурације раздвајања изнад 1×8 препоручују за ПЛЦ разделнике. Ако је само за пренос једне таласне дужине или двоструки, ФБТ разделник је бољи да уштеди трошкове. Ако је за ПОН широкопојасни пренос, с обзиром на будуће потребе проширења и праћења, бољи је ПЛЦ разделник.


ТАНГПИН технологија обезбеђује ФБТ спојнице и разне ПЛЦ разделнике.
